Le satellite algérien d’observation de la terre à haute résolution ALSAT-2A :

Déjà 5 années de vie en orbite

Mis en orbite le 12 juillet 2010 par le lanceur indien PSLV C-15 depuis le site de Sriharikota à Chennai (Sud -Est de l’Inde), le satellite ALSAT-2A achève sa cinquième année en orbite et poursuit sa mission d’observation de la terre au-delà de sa durée de vie nominale de cinq ans. Depuis son lancement, il fournit des images de 2,5 m de résolution en mode panchromatique et 10 m en mode multispectral avec une fauchée de 17,5 km x 17,5 km (Fig. 01).

Specifications

Value

Orbit height over equator

670 km

Orbit inclination

98.1°, sun synchronous

Descending node time

09:50 a.m., local solar time

Field of regard

Up to 30° off nadir

Revisit time at mid-latitude

3 days

Image sensors

Panchromatic and multispectral

Width of panchromatic arrays (TDI)

7000 pixels

Width of multispectral arrays

1750 pixels

Field of view

17.5 km at nadir

Radiometric resolution

10 bits

Panchromatic ground sample distance

2.5 m at nadir

Multispectral bands

Blue, green, red, NIR

Multispectral GSD

10 m at nadir

Panchromatic band pass

450 – 745 nm

Blue bandpass

450 – 520 nm

Green band pass

530 – 590 nm

Red band pass

620 – 690 nm

NIR band pass

760 – 890 nm

Mission duration

5 years

Mass

120 kg

Launcher

PSLV (ANTRIX/ISRO)

Fig.01 : Principales caractéristiques des satellites ALSAT-2.

Depuis son lancement, le satellite Alsat-2A a fourni plus de 120 000 produits images sur l’ensemble de la terre. Ceci représente une longueur totale d’mages acquises de plus de 485 310 km, une surface couverte de plus de 8 493 millions de km2    et une capacité de plus de 7 Téraoctets.
Le pourcentage d’images ALSAT-2A acquises par continent, indique l’objectif de répondre en priorité aux préoccupations liées au développement durable de l’Algérie et du continent africain.

En effet, la couverture Alsat-2A sur l’Algérie représente près de 50 % de la totalité des images acquises. Avec le continent africain, ce taux atteint 73,5 % (Fig.02, 03 et 04).

Ce qui met parfaitement en exergue le souci de faire de l’outil spatial, un instrument performant dans la mise en œuvre des projets d’applications spatiales au profit des différents secteurs utilisateurs nationaux.




Les performances de la charge utile du satellite Alsat-2A et sa calibration, à travers un suivi permanent de la qualité image, ont permis d’investir un champ large d’applications spatiales au profit des différents secteurs nationaux, engendrant ainsi une augmentation notable des sollicitations dans les différents domaines. Nous citerons entre autres, la gestion et le suivi des ressources agricoles, hydriques, forestières, minières et pétrolières, la lutte antiacridienne, la prévention, la gestion et le suivi  des catastrophes naturelles (feux de forêts, lutte anti acridienne, désertification), l’aménagement du territoire et la protection de l’environnement, la cartographie thématique…

Fig.04 : Répartition mondiale du produit image Alsat-2A reçu au 06 juillet 2015

  • Conventions de fourniture d’images Alsat-2A au profit des établissements universitaires (Fig.05)

Ces conventions permettent à la communauté universitaire de bénéficier, à des tarifs préférentiels, de données Alsat-2A programmées ou archivées sous forme brute ou de produit à valeur ajoutée (fusions 2,5 m couleurs, …)

Par ailleurs, un support pédagogique et technique est assuré par l’ASAL à la demande, dans les volets suivants :

    • Télédétection et traitement d’images
    • Ortho imagerie et photogrammétrie
    • Système d’Information Géographique



Université

 Ancienne convention (jusqu’à 2013)

Nouvelle convention
(à partir de 2014)

Données
Alsat-2A fournies



Formation

Mentouri
Constantine

20/04/2009

/

Mohamed Boudiaf
Msila

06/03/2013

/

Mouloud Mammeri   Tizi –Ouzou

10/07/2013

21/09/2014

oui

oui

Kasdi Merbah
Ouargla

14/07/2013

17/11/2014

Houari Boumediene
Bab Ezzouar

24/10/2013

30/11/2014

oui

oui

Hadj Lakhdar
Batna

/

04/06/2014

oui

oui

Mohamed Boudiaf
Oran

/

15/08/2014

oui

8 mai 1945
Guelma

/

15/03/2015

Ferhat Abbas
Setif

03/03/2014

Ibn Khaldoun
Tiaret

En instance de signature

 Université de Ghardaïa

En instance de signature

            Fig.05 : Tableau récapitulatif des conventions d’exploitation de   l’imagerie Alsat-2A par les Universités

  • Activités de maintenance du système Alsat-2 en autonomie



La prise en charge des besoins croissants en imagerie, passe par la mise en œuvre d’un programme d’exploitation opérationnelle du système ALSAT-2A, nécessitant la mobilisation permanente de la compétence nationale et une maitrise des différents aspects techniques, liés au maintien des satellites en conditions opérationnelles (Fig.06).
Les opérations en autonomie du satellite ALSAT-2A sont assurées par des équipes algériennes qualifiées, permettant ainsi la prise de vues des images et veillant à leur qualité, au suivi, au contrôle et à la surveillance du satellite.
Ainsi, l’ASAL a acquis une grande expérience en matière de gestion des objets spatiaux, en procédant à plusieurs manœuvres d’évitement du satellite ALSAT-2A contre des objets et débris spatiaux.

Fig.06 : Vue synoptique des opérations prises en charge en Autonomie par l’ASAL, depuis 2010.

  • Calibration radiométrique et géométrique de l’image ALSAT-2A

Deux campagnes de calibrations géométriques de l’image ALSAT-2A ont été menées durant les cinq années, afin de s’assurer de la direction de visée du satellite et d’estimer les éventuelles déformations en orbite.
La calibration radiométrique a été menée plusieurs fois durant les cinq années du satellite en orbite avec une fréquence de 6 à 10 mois. Les résultats obtenus sont excellents. Ainsi, Le bruit de l’instrument a tendance à diminuer depuis le lancement, introduisant ainsi une amélioration du rapport signal sur le bruit (SNR) des images.
De plus, l’estimation en orbite de la Fonction de Transfert de Modulation (FTM) a démontré une bonne stabilité de la performance de la charge utile durant les cinq années d’opérations, et ce grâce à la stratégie de maintien en orbite (évolution de l’heure locale) mise en place. Les valeurs estimées sur les deux directions (le long et à travers la trace sous orbitale : along-track et across-track) restent largement supérieures aux spécifications.

  • Premières expériences de l’ASAL avec les manœuvres d’évitement et de gestion de débris spatiaux (Fig.07)

Depuis Septembre 2010, les centres de contrôles de satellites de l’ASAL ont reçu vingt-cinq (25) messages d’alerte de conjonction concernant le satellite ALSAT-2A.
Pour faire face à ces situations, les équipes d’orbitographie et d’analyse mission du centre de développement des satellites (CDS/ASAL) ont développé une procédure de gestion des risques de collision, afin d’aider l’équipe des opérations dans la décision d’exécuter ou non une manœuvre d’évitement. En outre, afin de récupérer, analyser le message de collision et d’effectuer la manœuvre d’évitement, un logiciel a été développé et ayant pour nom : Conjunction Summary Message Analysis Tool (CSMAT). L’outil a été validé avec les résultats obtenus par les outils professionnels, comme le CRAMS de l’Agence Spatiale Canadienne, le STK-AdvCAT software et le logiciel CONANA d’EUMETSAT.

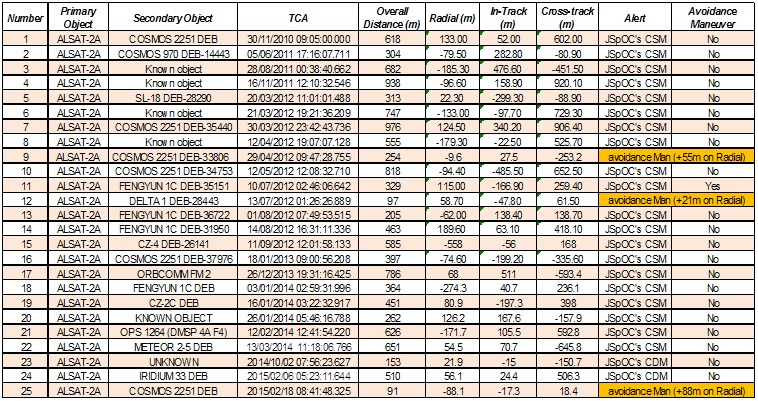

Fig.07 : Liste des messages d’alerte concernant ALSAT-2A

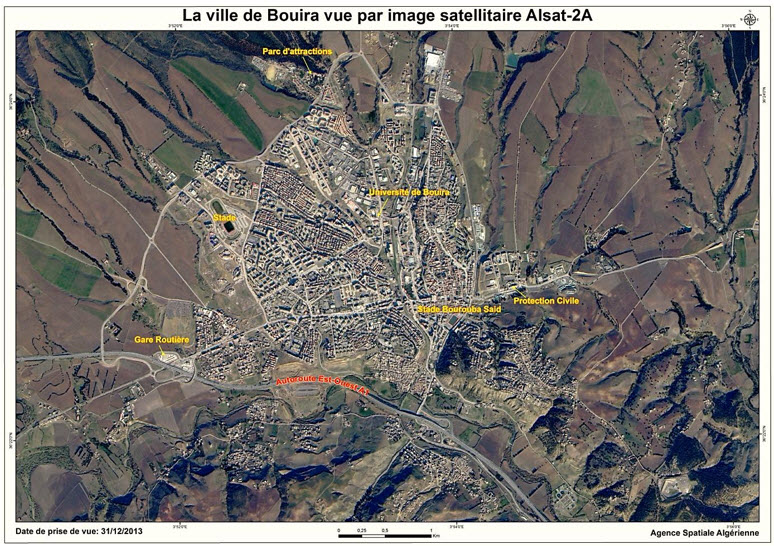

IMAGES ALSAT-2A SUR L’ALGERIE

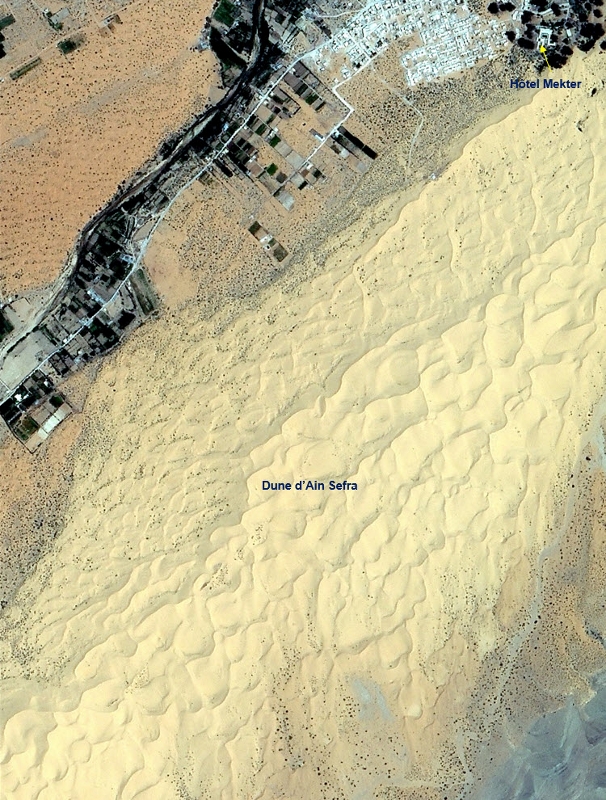

  • Ain Sefra – Wilaya de Naama, 03 août 2014

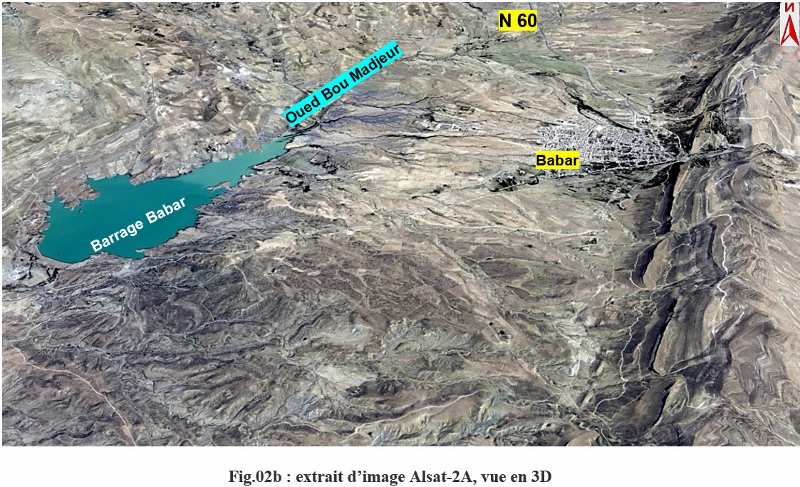

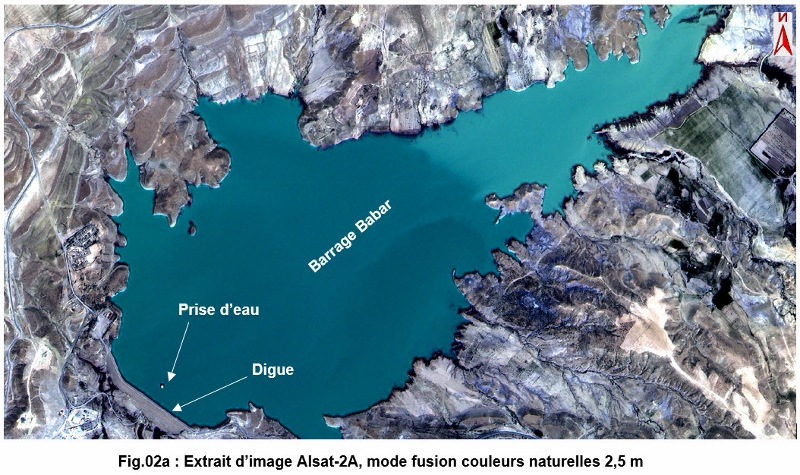

  • Barrage de Babar – Wilaya de Khenchela, 3 avril 2015

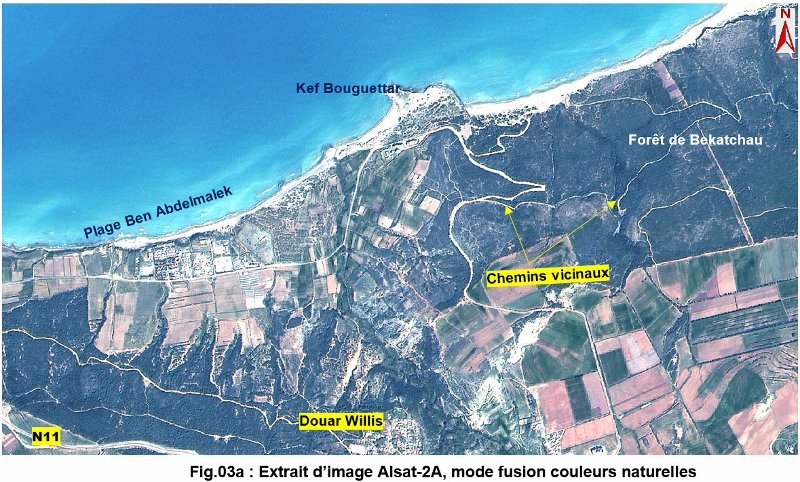

  • Localité de Ben Abdelmalek Ramdane – Wilaya de Mostaganem, 29 mars 2015

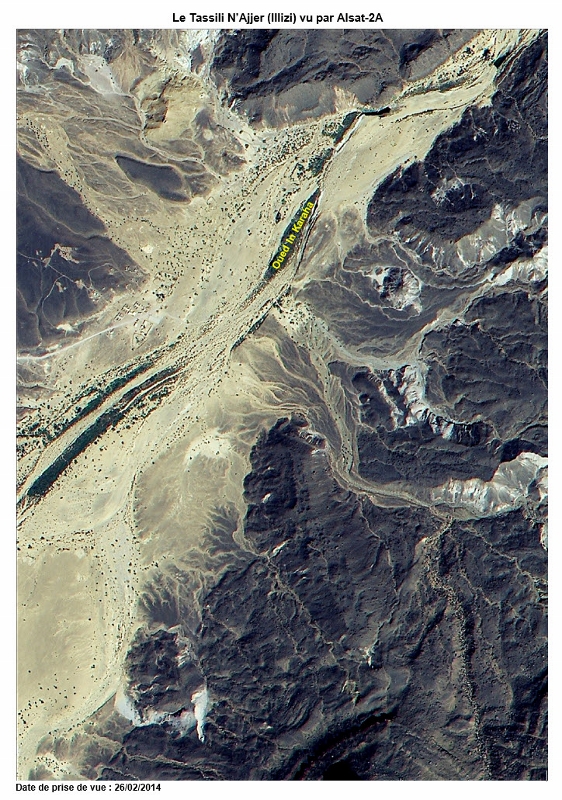

  • Parc national Tassili N’ajjer – Wilaya d’Illizi, 19 mai 2015

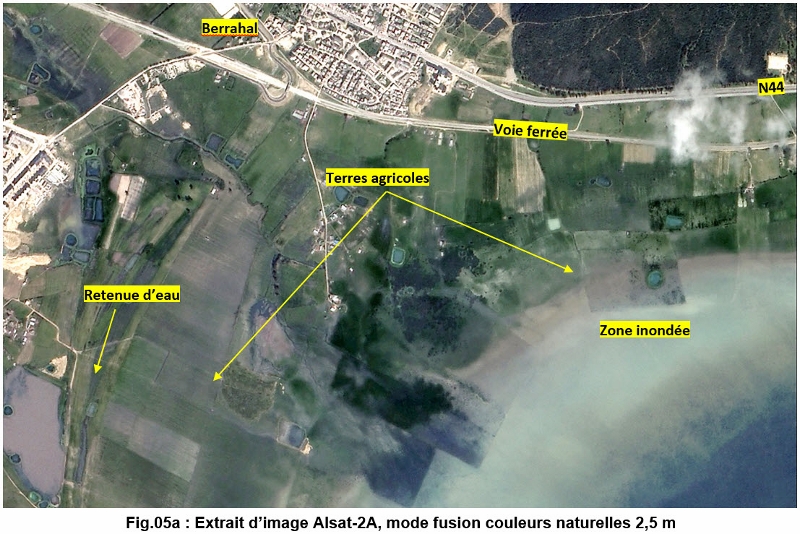

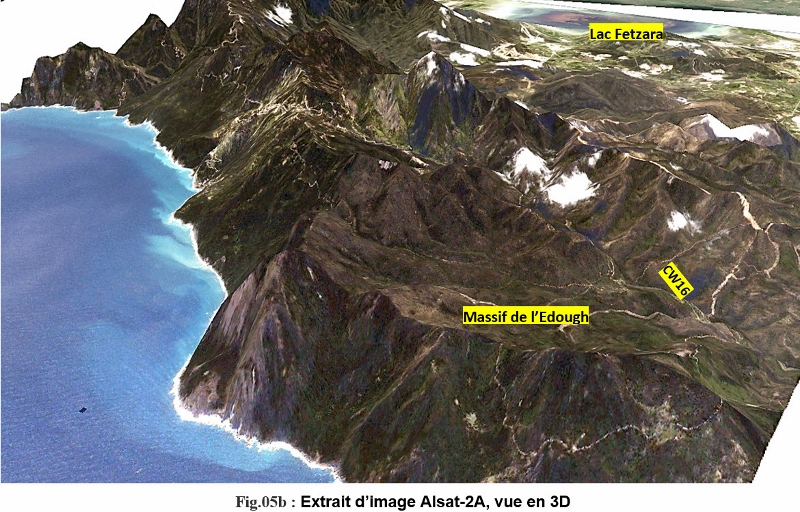

  • Région du Lac Fetzara – Wilaya de Annaba, 03 avril 2015

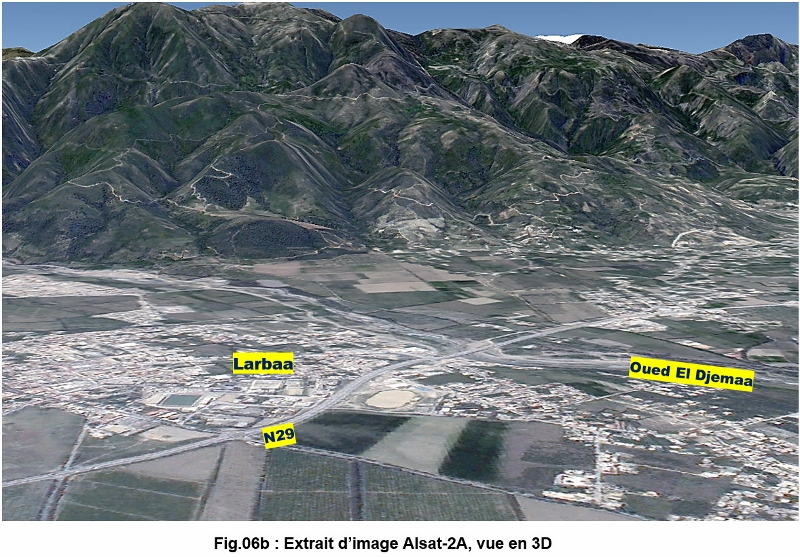

  • Région de Larbaa, Wilaya de Blida, 29 avril 2015

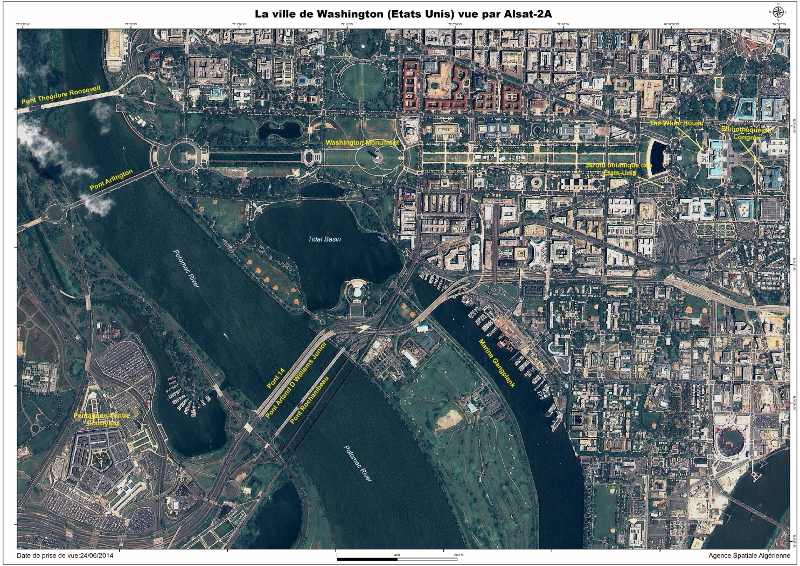

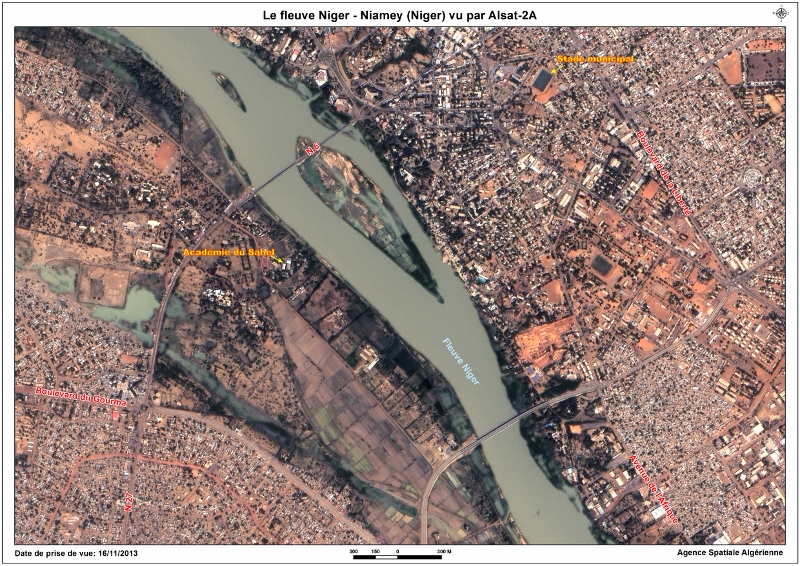

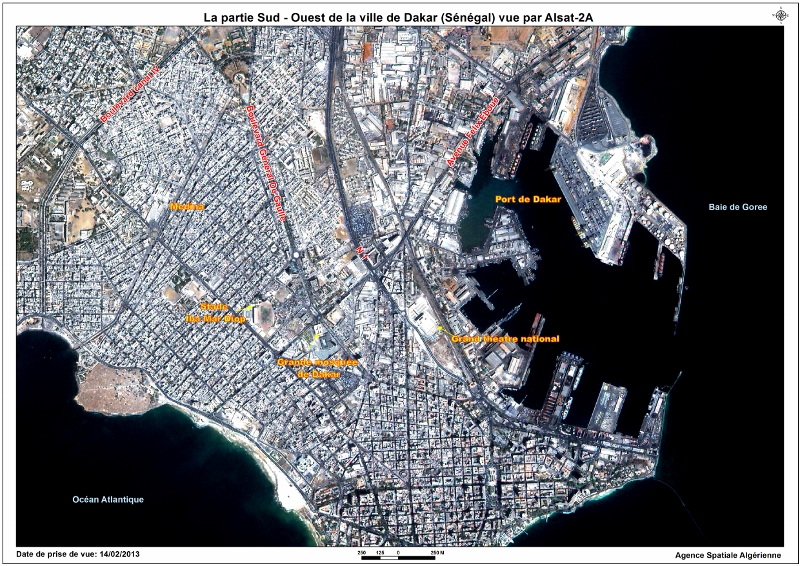

IMAGES ALSAT-2A DANS LE MONDE
